四大部分,带你深入了解UML部署图:

一、什么是部署图?

部署图描述的是系统运行时的结构,展示了系统的硬件配置、硬件部署,以及其软件如何部署到网络结构中(属于静态视图)。

一个系统模型只有一个部署图,它通常用来帮助理解分布式系统。

二、部署图的组成

1)节点(Node)& 节点实例(Node )

节点是存在与运行时的代表计算机资源的物理元素,可以是硬件也可以是运行其上的软件系统,比如64主机、 2008操作系统、防火墙等。

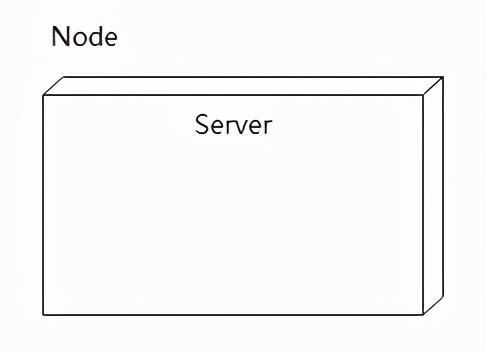

一般用立方体表示,如下图:

用例图_用例图_用例图

注:处理器是带阴影的立方体,设备是不带阴影的立方体

区别于节点,节点实例的名称会有下划线,并且节点类型前会有冒号(注:冒号前面可以有示例名称也可以没有示例名称),如下图:

用例图_用例图_用例图

2)构件()

构件是软件开发过程中的产物,包括过程模型(比如用例图、设计图等等)、源代码、可执行程序、设计文档、测试报告、需求原型、用户手册等等。

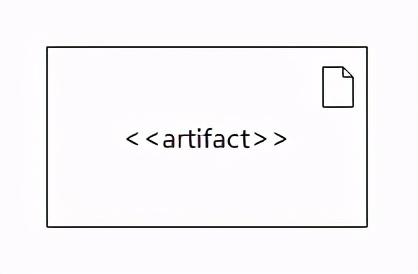

构件表示如下,带有关键字«»和文档图标:

用例图_用例图_用例图

3)连接()

节点之间的连线表示系统之间进行交互的通信路径,这个通信路径称为连接。如下图所示,连接中可以标注上网络协议:

用例图_用例图_用例图

三、部署图实例

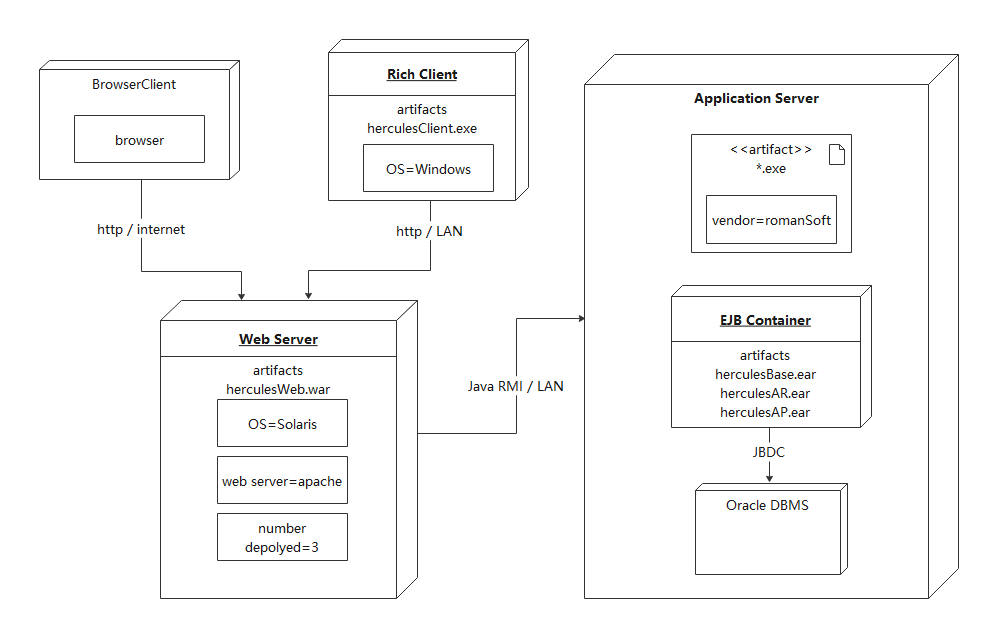

用例图_用例图_用例图

四、如何绘制部署图?

绘制部署图常用工具有Visio、亿图图示。

接下来以亿图图示为例进行绘制演示:

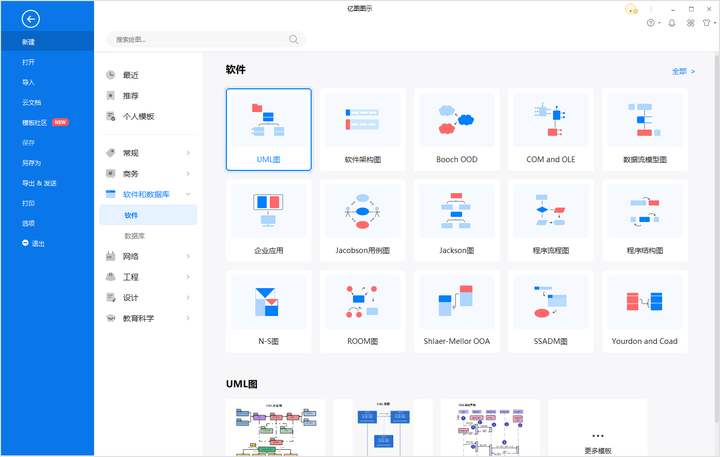

1)新建空白画布。打开亿图图示,在“新建”页依次选择“软件和数据库>软件>UML图”,新建一张空白画布;

用例图_用例图_用例图

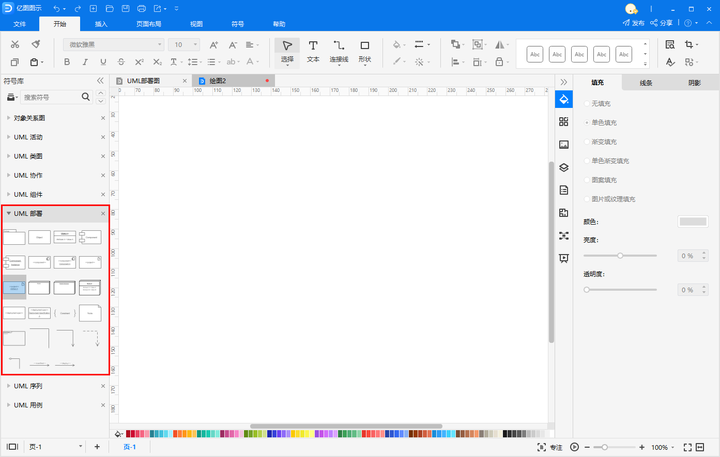

新建空白画布后,画布左侧的符号库会自动调出所需的图形符号▼

用例图_用例图_用例图

2)符号自由拖放。根据图形需求,从左侧符号库选择合适的符号,亿图图示支持符号自由拖放,符号支持自由缩放,以及修改图形及线条样式等操作。

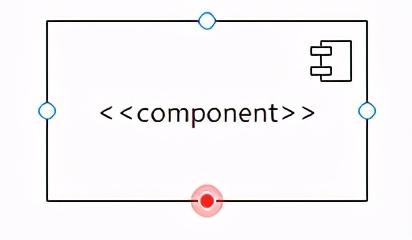

3)连接关联符号。除了使用用符号库的连接线符号,还可以从符号上快速生成连接线(当鼠标移至符号上方时,符号四周会自动显现蓝色的圆形连接点,选中后圆形连接点会变为红色,拖拽即可生成连接线);

用例图_用例图_用例图

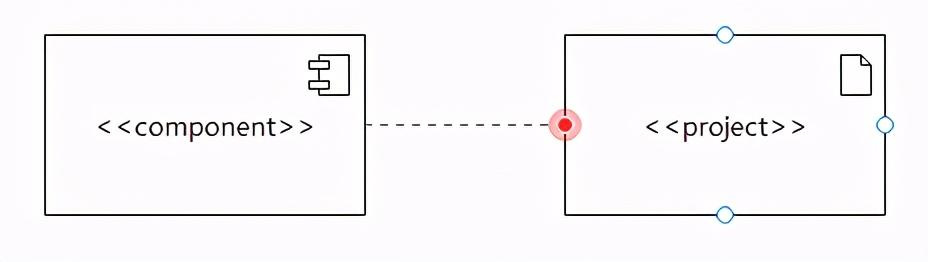

当连接线拖拽至其他符号上时同样会出现圆形连接点,支持自动吸附。

用例图_用例图_用例图

4)给符号进行标注,以及检查图形是否完整和正确。

简单四步,一张UML部署图就完成了。

感兴趣的小伙伴可以自己收藏体验下,有PC版和网页版,其中PC版兼容、Mac、Linux以及部分国产操作系统▼

亿图图示 PC版

用例图_用例图_用例图

———END———
