验证高压放大器的性能好坏,就需要考虑一系列关键指标和测试方法。这些指标包括频率响应、增益、失真、输出功率、噪声以及稳定性等,使我们能够全面评估放大器的性能和质量。下面西安安泰电子将介绍如何验证高压放大器的性能,并针对不同指标提供相关的测试方法。

频率响应是评估放大器性能的重要指标之一。频率响应描述了放大器在不同频率下输出信号的变化情况。我们可以通过输入不同频率的信号并测量输出信号的幅度和相位来评估频率响应。通常,我们使用信号发生器产生不同频率的正弦波输入到放大器中,并使用示波器测量输出的幅度和相位。通过绘制幅度和相位与频率的关系曲线,我们可以了解放大器在不同频率下的响应情况,以及是否存在频率偏移或衰减等问题。

增益是衡量放大器放大能力的重要指标。增益表示输入信号经过放大器后的输出信号的倍数增加。为了测试增益,我们可以将各个幅度已知的输入信号输入放大器中,并测量输出信号的幅度。然后,通过计算输出信号的增益值,我们可以评估放大器的放大能力。要确保准确的测试结果,我们需要使用精确的测量设备,如高精度的信号发生器和功率计。

失真是另一个重要的性能指标,它指的是放大器对输入信号进行非线性失真的程度。常见的失真类型包括谐波失真和交调失真等。为了测试失真,我们可以将一个单频正弦波信号输入放大器,并测量输出信号。然后,我们可以使用频谱分析仪或失真分析仪来分析输出信号的频谱内容,并确定是否存在谐波成分或其他失真现象。失真水平越低,说明放大器的性能越好。

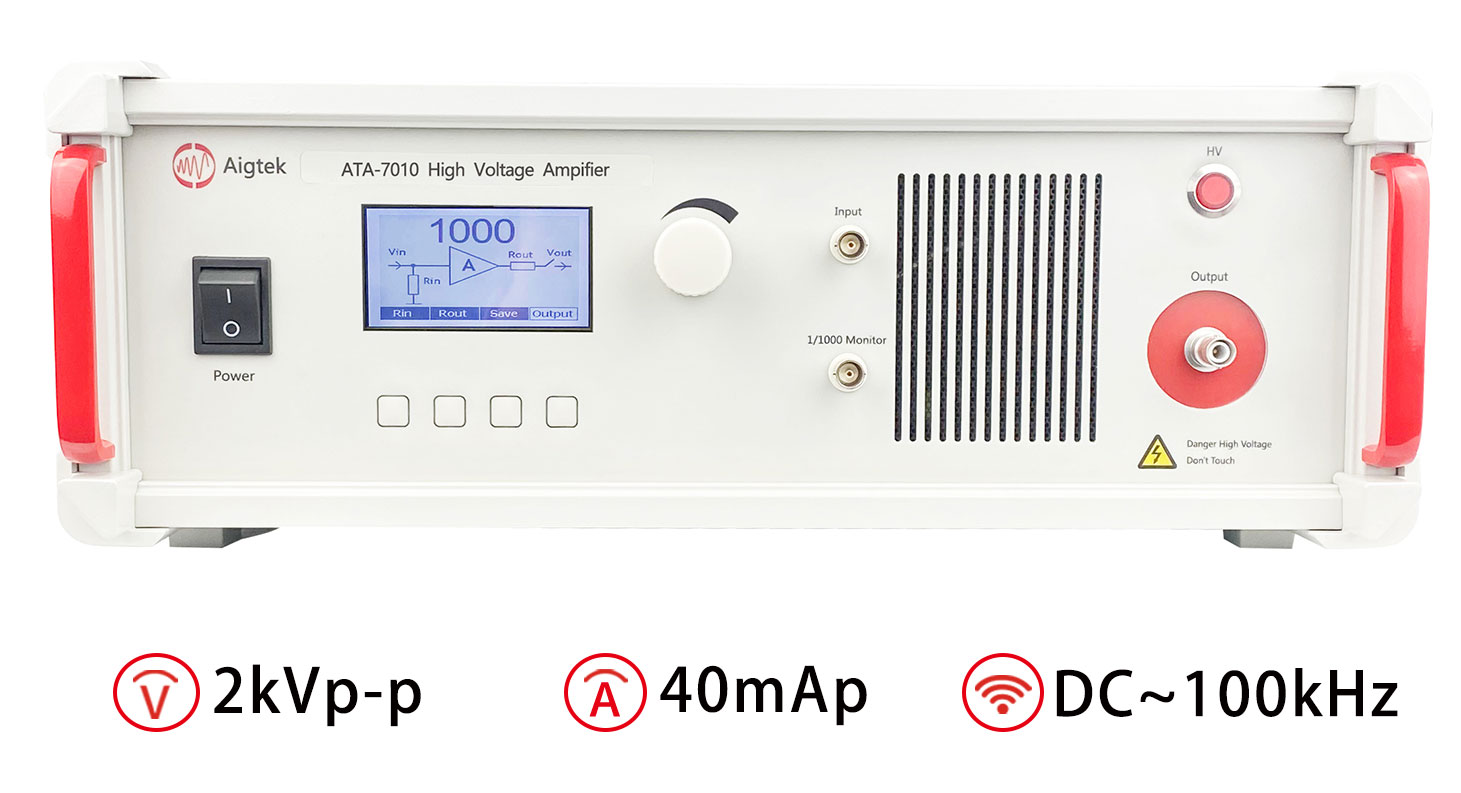

图:ATA-7010高压放大器指标参数

图:ATA-7010高压放大器指标参数

输出功率是评估放大器性能的重要因素之一,特别是在需要驱动大功率负载的应用中。为了测试输出功率,我们可以将最大幅度的输入信号输入放大器,并测量输出信号的功率。通常,我们使用功率计或功率传感器来测量输出功率水平。这允许我们评估放大器是否能够提供足够的功率来满足应用需求,例如驱动扬声器、电动机或其他高功率负载。

噪声是另一个需要考虑的指标,特别是在低信噪比应用中。放大器引入的噪声可能会对信号质量产生不利影响。为了测试噪声水平,我们可以将无输入信号(或非常小的输入信号)输入放大器,并测量输出信号的噪声水平。一种常用的方法是使用频谱分析仪来测量输出信号的频谱,以确定噪声水平。

稳定性是评估放大器可靠性和性能稳定性的重要因素。它指的是放大器在时间和环境变化下的性能保持程度。为了测试稳定性,我们可以进行长时间运行测试,观察放大器在不同温度、湿度和工作负载等条件下的表现。如果放大器在各种条件下都能保持稳定的性能,那么它可以被认为是具有良好稳定性的。

验证高压放大器的性能需要考虑多个指标,并使用相应的测试方法。通过评估频率响应、增益、失真、输出功率、噪声和稳定性等指标,我们可以全面评估放大器的性能质量。通过合理的测试和评估,我们能够选择合适的高压放大器以满足特定应用的需求。
