一、稳压管的符号

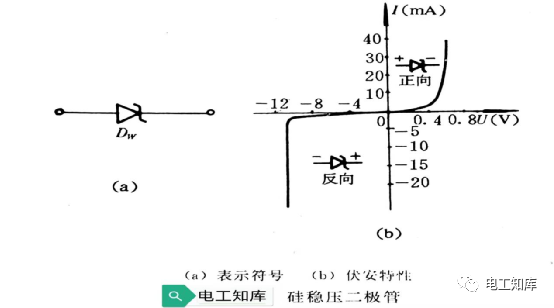

硅稳压二极管是一个具有PN结的硅二极管,简称稳压管。它与适当阻值的电阻配合使用,能起到稳定电压(使整流电路的输出电压能基本维持不变)的作用。硅稳压二极管的符号与伏安特性如下图所示。


二、稳压管的特性

普通二极管在反向电压作用下是没有电流通过的(不计反向饱和电流),如反向电压超过反向击穿电压、二极管将被击穿。而稳压管则正相反,它是在反向击穿的情况下工作的。从上图所示稳压管的伏安特性曲线可以看出,在反向电压较低时,反向电流很小,当反向电压达到或略大于反向击穿电压时,稳压管被击穿,反向电流开始迅速增加。只要这个反向电流不超过稳压管的极限值,在外电压切断后,PN结仍可恢复其单向导电性。从稳压管的反向伏安特性还可以看出,在反向电流变化时,稳压管两端的电压几乎保持不变。

三、稳压管的主要参数

1、稳定电压Uw

稳定电压是稳压管正常工作时管子两端的电压。不同的稳压管有不同的稳定电压。

2、稳定电流Iw

稳压电流就是反向伏安特性曲线上与稳定电压相对应的电流值,但它仅仅是一个在选用时作为依据的参考值。

3、最大稳定电流Iwm

稳压管工作时,反向电流超过一定限度时,管子会因过热而坏,称热击穿。反向电流的这个限度就是稳压管的最大稳定电流。

4、电压温度系数αv

这是一个用以说明管子稳压值受温度变化影响的系数。一般来,低于6V的稳压管,其温度系数为负值,即温度(w也降低;而大于6V的稳压管,其温度系数为正值,即温度(>6V时)升高,Uw也将随之升高。为此,要使稳压管的电压稳定,最好选6V左右的管子。在要求的稳定电压较高时,也可将两个或几个正、负温度系数的管子串联起来用,以便它们在温度变化时能相互补偿。

5、动态电阻rw

动态电阻是反映稳压管稳压性能好坏的一个参数,它等于管子端电压的变化值ΔUw和对应的电流变化ΔIw之比,即

r w =ΔU w /ΔIw

动态电阻越小,反向伏安特性越陡,管子的稳压性能越好。

四、稳压管与普通二极管的区别

1、稳压管工作在反向击穿区,普通二极管工作在正向工作区;稳压管的反向击穿是可逆的,当反向电压去掉之后,管子又恢复正常。

2、 稳压管的反向击穿电压要比普通二极管低得多。

这些差异是由于制造工艺不同所引起的。
