近年来，随着科技的不断发展，人们对于电子设备的处理器要求也越来越高。其中，a18处理器备受瞩目，人们对其制程工艺进行了广泛的讨论。那么，a18处理器到底是多少纳米的呢？下面将为您详细解答。

a18处理器几纳米

a18处理器揭秘：强劲性能、低能耗

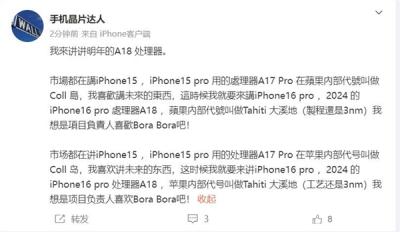

最新技术曝光！据消息人士透露，即将问世的iPhone 16 Pro将首次搭载创新良品3纳米(a18)处理器。本文将为大家揭示这一令人兴奋的科技突破。

限 时 特 惠： 本站每日持续更新海量各大内部创业教程，永久会员只需99元，全站资源免费下载 点击查看详情
站 长 微 信： nanadh666

全新台积电3纳米技术

有关a18处理器的最新消息，表明它采用了台积电全新的N3P工艺。请注意，这是台积电推出的第三代3纳米制造工艺。

优质表现：提升性能、降低功耗

相较于之前的N3E和N3P工艺，在相同情况下，采用N3P工艺的a18处理器性能提升了5%，功耗降低了5%。

超高密度：突破性晶体管布局

N3P工艺不仅取得了优异的性能和功耗平衡，还将晶体管密度提高了4%。这一突破甚至达到了比5纳米工艺高出1.7倍的水平。

经过创新的台积电3纳米技术，a18处理器将为用户带来强劲的性能表现，同时保持低能耗，提供更高的晶体管密度。这一技术突破势必将为未来智能手机带来巨大的进步。
