不知道大家有没有这样的感觉，就是玩MCU还可以，所有的功能模块都可以驱动，但是如果写一套完整的代码。却无逻辑与框架可言，上来就是开始写！东抄抄西抄抄。
说明编程还处于比较低的水平，那么如何才能提高自己的编程水平呢？学会一种好的编程框架或者一种编程思想，可能会受用终生！比如模块化编程，框架式编程，状态机编程等等，都是一种好的框架。
今天说的就是状态机编程，由于篇幅较长，大家慢慢欣赏。那么状态机是一个这样的东东？状态机(state )有5个要素，分别是状态(state)、迁移()、事件(event)、动作()、条件(guard)。
什么是状态机？
状态机是一个这样的东东：状态机(state )有 5 个要素，分别是状态(state)、迁移()、事件(event)、动作()、条件(guard)。
状态：一个系统在某一时刻所存在的稳定的工作情况，系统在整个工作周期中可能有多个状态。例如一部电动机共有正转、反转、停转这 3 种状态。
一个状态机需要在状态集合中选取一个状态作为初始状态。
迁移：系统从一个状态转移到另一个状态的过程称作迁移，迁移不是自动发生的，需要外界对系统施加影响。停转的电动机自己不会转起来，让它转起来必须上电。
事件：某一时刻发生的对系统有意义的事情，状态机之所以发生状态迁移，就是因为出现了事件。对电动机来讲，加正电压、加负电压、断电就是事件。
动作：在状态机的迁移过程中，状态机会做出一些其它的行为，这些行为就是动作，动作是状态机对事件的响应。给停转的电动机加正电压，电动机由停转状态迁移到正转状态，同时会启动电机，这个启动过程可以看做是动作，也就是对上电事件的响应。
条件：状态机对事件并不是有求必应的，有了事件，状态机还要满足一定的条件才能发生状态迁移。还是以停转状态的电动机为例，虽然合闸上电了，但是如果供电线路有问题的话，电动机还是不能转起来。

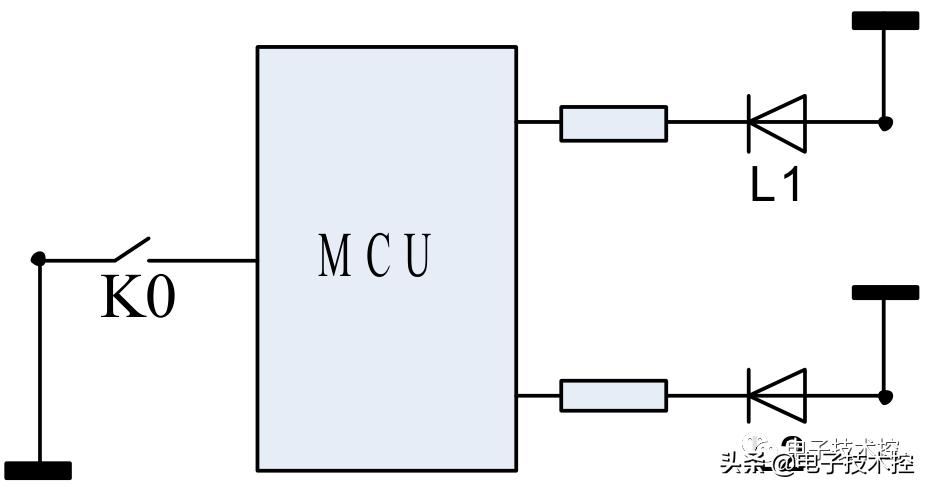

只谈概念太空洞了，上一个小例子：一单片机、一按键、俩 LED 灯(记为L1和L2)、一人， 足矣！
规则描述：
1、L1L2状态转换顺序OFF/OFF—>ON/OFF—>ON/ON—>OFF/ON—>OFF/OFF
2、通过按键控制L1L2的状态,每次状态转换需连续按键5次
3、L1L2的初始状态OFF/OFF
实际上在状态机编程中，正确的顺序应该是先有状态转换图，后有程序，程序应该是根据设计好的状态图写出来的。不过考虑到有些童鞋会觉得代码要比转换图来得亲切，我就先把程序放在前头了。

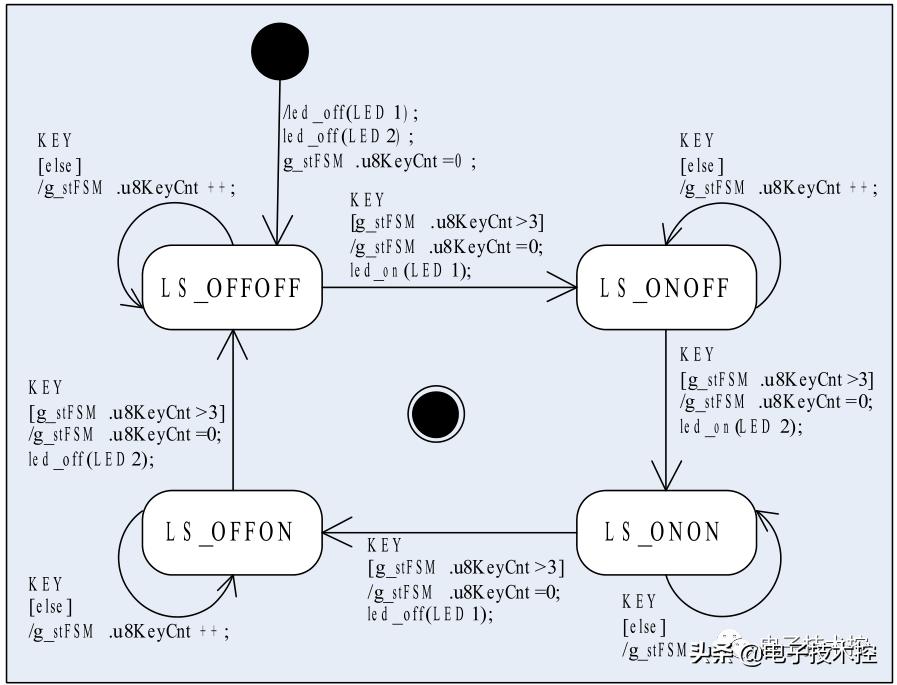

这张状态转换图是用UML(统一建模语言)的语法元素画出来的，语法不是很标准，但拿来解释问题足够了。
图2按键控制流水灯状态转换图
程序清单代码需移步—戳进–>
